倾斜摄影模型转换教程

使用软件：（情况一）

udStream；FME

应用场景

实景激光点云数据（las格式）转换为优立uds格式；

操作步骤

步骤一：原始的osgb模型一般会包含所有的层级，我们在转换obj的时候只需要选择包含完整数据的最高层级即可，一般为次高层。

图表 16

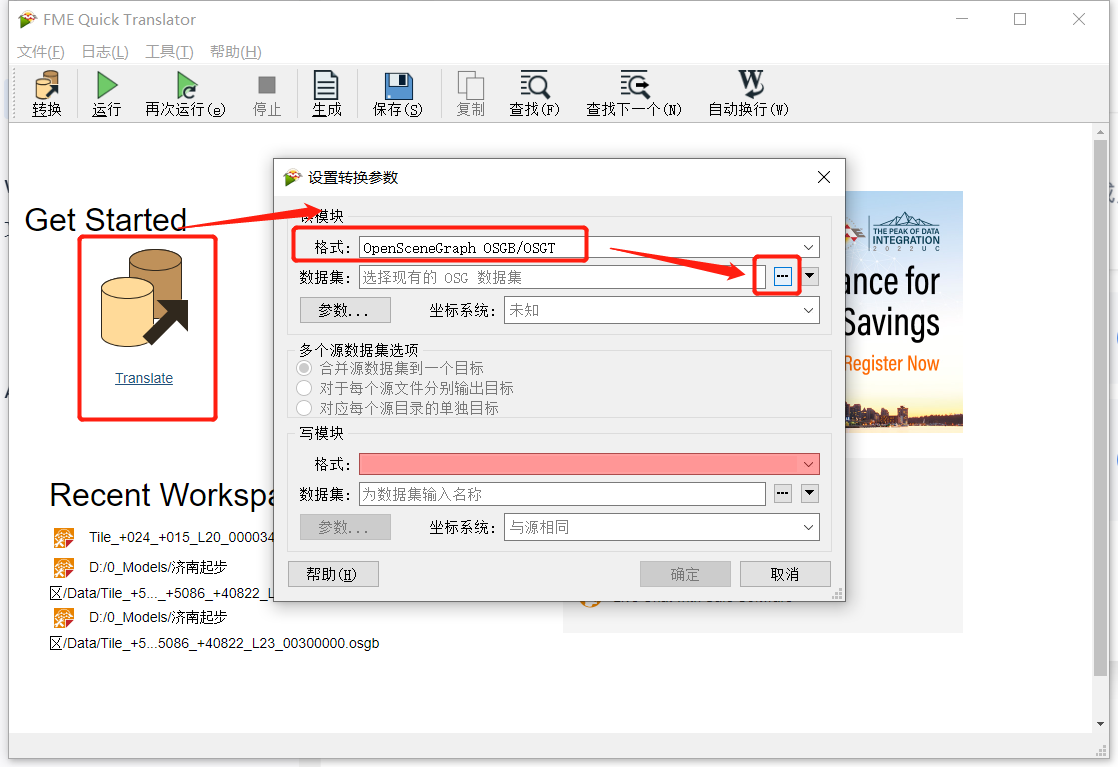

步骤二： 打开FME，选择转换功能，读取格式选择“OpenSceneGraph OSGB/OSGT”，选择对应的模型文档

图表 17

步骤三：在Data文件夹中筛选所有的对应层级的osgb文档，本次选取的是L21，选择所有筛选的L21层的文档进行转换；

图表 18

图表 19

步骤四：设置“对于每个源文件分别输出目标”，写模块选择格式为“OBJ”，设置对应的输出文件夹路径，确定转换，等待转换任务完成即可；

图表 20

步骤五：此时可得到完整L21层级的obj模型，可用于udStream进行uds格式转换；

步骤六：用注册分发的邮箱账号密码登录udstream客户端；并进入udstream

图表 21 图表 22

步骤七：点开转换数据界面，打开需要被转换的倾斜摄影数据文件夹，筛选对应的obj文件（一般是选择次高层，包含完整场景的精度最高层级的模型），选中所有需要被转的obj文件，拖拽进上面得窗口里；

图表 23

图表 24

步骤八：上面可以选择输出文件夹和需要保存转换过程中临时文件得目录。务必注意需要勾选“遇到错误继续执行”

图表 25

步骤九：这样点“开始转换”转出来得数据是没有坐标的（基于0,0点本地坐标），若需要赋予这个模型地理信息，需要勾选“覆盖地理位置”

图表 26

步骤十：这里需要输入SRID信息（EPSG信息）和全局偏移量。以倾斜摄影为例，可以在倾斜摄影得源根目录文件夹找到.XML或者metadata文件。内部含有EPSG信息和偏移量。把这三个数值分别输入后点击转换即可。

图表 27

图表 28

图表 29

步骤十一：在属性类别当中，需要排除属性“udNormal”；保证倾斜摄影的亮度。

图表 16

步骤十二：设置完成后，点击上方“开始转换”；转换完成后得.uds模型可以直接拖拽到udstream内浏览，若需要将多个uds模型合并，只需要把多个uds模型拽进转换器转换成一个即可。

使用软件：（情况二）

udStreamV1.5.2；OSGBlab试用版

应用场景

倾斜摄影数据（osgb\obj格式）转换为优立uds格式；

操作步骤

步骤一：1.打OSGBlab试用版：

步骤二：点击osgb转obj

i.设置输入目录（一定要选metadata.xml所在目录）； (有metadata.xml，坐标系一栏会自动识别填写对应信息 ) ii.设置输出目录；

步骤三： 界面右下角根据实际需要，勾选贴图合并

i.点击确定开始转换。

勾选注意事项：（默认勾选贴图合并）

勾选的设置不同，生成的结果亦不同，官方给出几种情况的解释：

1.只勾选LOD

倾斜摄影osgb是具有金字塔结构的，可以在三维软件浏览时更流畅。如果要进UE、unity3d等进行三维浏览时，需要勾选lod，同时不勾选贴图合并和网格重构。如下图所示:

最终结果：生成结果如下图所示，一个osgb生成一个obj，会有很多个obj生成，此时进UE、unity3d等三维浏览时会比较流畅，满足三维浏览需要。

2.贴图合并

贴图合并就是把一堆散的图片放到一个大图上，方便修模。对于进入3dsmax等对网格处理能力比较强的修模软件，可以只勾选贴图合并，网格重构是可选项（如果在3dsmax里面显示纹理比较模糊，是3dsmax里面的设置问题，为了快速显示模型，3dsmax默认会自动把大尺寸的贴图降低分辨率，需要手动调整一下3dsmax里面的设置）。

最终结果：勾选贴图合并会只生成一个或几个贴图文件，如下图：

不勾选贴图合并，生成一堆散的贴图文件，如下图：

3.同时勾选贴图合并和网格重构

对于网格处理能力比较弱的修模软件，比如DP、模方，对于一些大的修模操作，需要网格是流型的，这时需要勾选网格重构。

最终结果：贴图只生成一个或几个图片。

步骤四： 确定转换进行中，转换进度提醒。

情况一：原始OSGB的文件夹内容：（目录结构完整的情况）

转换成功文件夹情况：（一个tile文件夹对应一个obj文件-仅取默认较高精度。）

步骤五：在文件夹内搜索obj文件，一并拖入，将metadata.xml文件的详细信息，输入到SRID内容栏里，SRID：4547， XYZ偏移量填写进设置参数之中。

步骤六：数据转换成功之后，添加进场景之中的效果。

情况二：当原始数据的索引不为tile切片分层时：（类似以下图片所示的数据索引，也可以用OSGBlab 转换）

按照同样的方法，输入该文件夹Data，后续操作与之前步骤一致。

OSGBlab数据转换效率对比：建议：对于大体量数据，包括超过10GB的数据，建议使用高配置的系统。
