# 人工建模模型转换教程

# 使用软件

udStream；Present；

# 应用场景

# 操作步骤

常规情况：人工建模obj模型
步骤一：登录https://udstream.eulee.cn//login.html (opens new window)，下载udstream客户端并登录账号。

图表 30

步骤二：在新建的专案下，选择“转换”功能，点击“创建新的本地转换”；选取对应的模型，找到需要转换的人工模型，格式为obj，并带有mtl文件。（.obj）直接拖拽到转换界面中。

图表 31

图表 32

步骤三：在转换界面中，务必勾选“遇到错误时继续执行” 点精度勾选“覆盖分辨率”，可选择所需要的分辨率大小，一般测试情况下会建议转一个精度高及精度低的作对比；转换的速度会受限于精度的大小，原则上，精度越高，转换耗时越长。此外，需要对obj的模型剔除“udNormal”属性。然后点击“开始转换”

图表 33

常规情况：人工建模模型fbx/obj/Dae/Uds（带动画）

步骤一：将带动画的模型拖拽入Present中，不愿意拖拽的话，最便捷的导入方式是直接将fbx/obj/dae/uds拖拽到Present的视图窗口，或者是通过界面左上角的“File”—“Export”选择对应模型路径导入。

图表 34

带动画的fbx务必选中“Select All”，否则模型动画不会被导入、呈现。

图表 35

步骤二：带动画的fbx转换uds模型，注意带动画人工建模模型fbx在转成uds时；是没有对应动画效果的，这边Present也有特别说明。选择菜单栏的File-Export Models，

图表 36

选择导出的路径信息，导出路径是需要全英文字符；是否设置成自动精度，建议用户先自动设置导出一个，查看精度和效果的差别；针对“”width in voxels“该参数的数值越大，导出uds精度越高，最高精度是原始模型的贴图精度，注意uds并不能提升原始数据的精度，而是能还原模型的最高精度。此外width提升N倍，则uds文件大小提升2的N次方倍。Voxel size可以简单理解为精度，和width相互影像。“use Lighting”此选项强烈建议勾选，特别是Diffuse colour模型，转成.uds后需要关照阴影来提升立体感。Uds本身就没有材质效果，所以我们调用光照，一般选择默认的标准直射光照。针对临时文件存放目录，建议找个英文路径大容量空间，最后点击“Export”开始转换。

图表 37

特殊情况一：人工建模模型角度问题处理：
步骤一：但通常情况下，人工建模模型加载到实际位置上时，经常有发现角度问题。以某变电站模型举例，将该模型加载到实际位置上时，模型的黑色边界应该与紫色的地图标识重合，即模型需要顺时针旋转：

图表 38

步骤二：通过手动旋转，在模型变换中，调整模型x的参数，发现该模型需要旋转约75.3°，即可得到正确的角度；

图表 39

步骤三：因为在udstream修改模型的参数是无法将修改旋转角度的参数写入模型中，故需要进行下一步，在present中去调整模型。将模型加载到Present中，根据模型的旋转方向，判断出在Present中模型的需绕Z轴旋转约-75.3°。

图表 40

要注意：udStream和Present中的旋转参数并非是一一对应的，需要根据实际情况判断设置的变量！

图表 41

步骤四：设置完成后，点击“导出”，设置模型的输出名称，需要勾选“应用转换”，转换后可得到角度正确的模型；

图表 42

特殊情况二：模型定标：(无参考模型时)
步骤一：根据模型所在的实际位置，判断其对应的坐标系参数，以该模型为例，其处于UTM49坐标系即EPSG32649坐标系下。建立新专案，选择“地理位置（特定区域）”，输入对应EPSG编码，32649，选择“建立新专案”

图表 43

图表 44

步骤二：点击“地图磁贴”，显示地图数据，找到模型实际所在的位置；

图表 45

步骤三：可以通过udstream内的 Gizmo工具微调模型位置；该工具能调整模型的x、y、z轴的移动，比例缩放，已经旋转角度，最终得到模型位置参数x1,y1,z1；

图表 46

步骤四：右击模型，选择“重置变换”，得到模型初始坐标位置x2,y2,z2；

图表 47

图表 48

步骤五：计算偏移量，透过公式；x=x1-x2,y=y1-y2,z=z1-z2，进入转换界面，输入正确的SRID及全局偏移量，开始转换，即可得到定标后的模型。

图表 49

特殊情况三：模型定标（有参考模型情况）：
步骤一：根据模型所在的实际位置，判断其对应的坐标系参数，以该模型为例，其处于UTM49坐标系即EPSG32649坐标系下。建立新专案，选择“地理位置（特定区域）”，输入对应EPSG编码，32649，选择“建立新专案”

图表 50

步骤二：将参考的模型先添加至场景中，将鼠标挪到参考点上，记录鼠标所在点的投影坐标x1,y1,z1；（投影坐标的数据可在设置中打开，勾选“显示摄像机信息” “显示投影信息”）

图表 51

图表 52

步骤三：将模型加载到场景中，右击模型，选择“重置变换”，将鼠标移至参考点上，得到模型初始坐标位置x2,y2,z2；

图表 53

步骤四：计算偏移量，从公式中算出x=x1-x2,y=y1-y2,z=z1-z2，进入转换界面，输入正确的SRID及全局偏移量，开始转换，即可得到定标后的模型。最后在转换页面中，在勾选“”遇到错误时继续执行“；“覆盖地理位置”“以及输入最终偏移量，x，y，z的数值。点击进行转换。

图表 54

* 针对人工建模模型转换参数设置区别：
udStream转换设置参数不同，存在不一样人工建模模型效果，接下来几种情况分别对比了转换参数的选择所对应的效果：
情况一：去除udnormal属性模型效果：
在针对转换设置时，排除属性“udNormal”的情况，并一起勾选“遇到错误继续执行”。

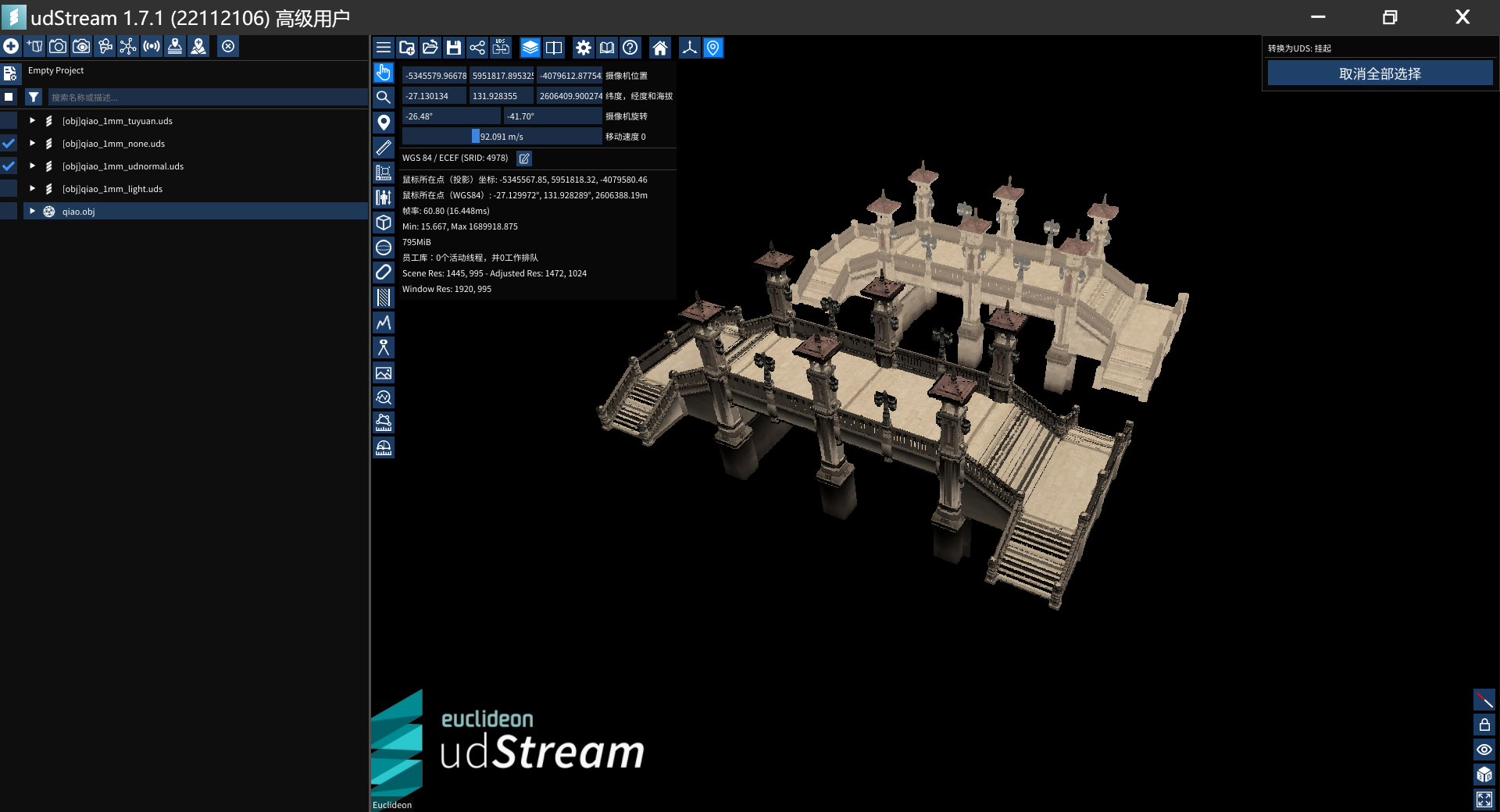

（去除udnormal与未去除udnormal对比）

(去除udnormal模型)

效果对比：去除udnormal模型整体光照相较未去除normal的模型，模型整体明亮度高，没有明显光源阴影区别之分。但相较于原始obj模型，模型的边缘线条不明显，景深效果及三维立体效果较差，弱化了三维的特点，某些阶梯但用肉眼甚至难以辨别模型立体的形态，圆柱体或是柱状体。
情况二：未去除udNormal属性：
在针对转换设置时，保留“udNormal”属性，并一起勾选“遇到错误继续执行”。
